Escolher entre uma bobinadeira CNC e uma bobinadeira programável é uma das decisões mais importantes que um fabricante de transformadores, indutores ou motores tomará. A escolha errada leva ao desperdício de capital, gargalos nas linhas de produção e qualidade inconsistente das bobinas.
Este guia detalha as diferenças técnicas e comerciais entre essas categorias de máquinas, mostra como dimensionar o equipamento em relação aos seus próprios parâmetros de bobinagem e ajuda a avaliar fornecedores - incluindo a aquisição direta de um fabricante de máquinas de bobinagem na China.
I. O que é uma máquina enroladora de bobina CNC?
AMáquina de enrolamento de bobina CNCusa controle numérico de computador para acionar o fuso, a guia do fio e o sistema de tensionamento por meio de caminhos de movimento pré-programados.
Ao contrário das bobinadeiras acionadas-por came mecanicamente, uma plataforma CNC lê uma receita de bobinagem digital - contagem de voltas, passo, transições de camada, curva de tensão - e a executa com repetibilidade de nível-servo.
um. Componentes principais de uma bobinadeira CNC
| Componente | Função | Impacto na qualidade da bobina |
|---|---|---|
| Motor servo-fuso | Gira a bobina/núcleo na velocidade programada | Determina a consistência-a{1}}curva |
| Guia de fio-multieixo | Posiciona o fio ao longo da largura do enrolamento | Controla a estratificação e a precisão do pitch |
| Controle de tensão-de circuito fechado | Mantém a tensão constante do fio | Evita quebra de fios e enrolamentos soltos |
| Interface homem-máquina (IHM) | Armazena e edita programas de enrolamento | Permite troca rápida entre produtos |
b. Onde o enrolamento CNC agrega mais valor
As máquinas CNC são a escolha padrão quando a geometria da bobina é complexa - bobinas de transformadores multi{1}}camadas, enrolamentos roscados ou bobinas que exigem passo variável dentro de uma única camada. Como cada eixo é servo-controlado, uma bobinadeira CNC pode manter tolerâncias que equipamentos acionados por came-ou manuais não conseguem reproduzir de forma confiável em uma execução de produção.
II. O que é uma máquina bobinadora de bobina programável e como ela difere do CNC?
A máquina de enrolamento de bobina programávelé frequentemente usado como um termo genérico, mas na prática refere-se a equipamentos com controle -baseado em PLC, acionado por receita--, capaz de armazenar vários programas de enrolamento e alternar entre eles sem reequipamento mecânico. A distinção do CNC completo está no nível de integração dos eixos e na precisão do movimento.
um. PLC-programável vs. CNC-controlado: a diferença prática
| Recurso | Programável (baseado em-PLC) | CNC-controlado |
|---|---|---|
| Controle de movimento | Lógica sequenciada, servo-assistida | Movimento coordenado multi-eixo verdadeiro |
| Precisão típica | ±0,5% de precisão de giro | ±0,1% de precisão de giro ou mais apertado |
| Armazenamento de programas | Dezenas de receitas | Centenas de receitas, edição paramétrica |
| Mais adequado para | Bobinas de bobina/barra padrão, produção repetida | Bobinas toroidais, irregulares ou com alta contagem de-camadas- |
| Investimento relativo | Mais baixo | Mais alto |
| Tempo de mudança | Minutos | Minutos, com controle de parâmetros mais preciso |
b. Quando “programável” é a compra mais inteligente
Para fabricantes que executam grandes volumes de um número relativamente pequeno de projetos de bobinas padronizadas - solenóides, bobinas simples, formatos de indutores comuns - uma máquina bobinadora de bobina programável geralmente oferece a precisão necessária a um custo de capital menor do que uma plataforma CNC completa. A precisão extra do eixo do CNC torna-se valiosa principalmente quando a geometria da bobina varia ou quando os requisitos de tolerância são mais rigorosos.
III. Como as máquinas bobinadoras totalmente automáticas se comparam aos tipos CNC e programáveis?
“Totalmente automático” descreve o grau de intervenção humana no processo, não a arquitetura de controle em si. UMmáquina de enrolamento de bobina totalmente automáticapode ser construído em um CNC ou em um PLC-núcleo de controle programável - a característica definidora é que a alimentação, o corte, a terminação e, muitas vezes, a carga/descarga do núcleo acontecem sem que um operador toque em cada ciclo.
um. Visão geral dos níveis de automação
| Nível de automação | Função do Operador | Taxa de saída típica | Aplicação Comum |
|---|---|---|---|
| Manual | Guia o fio e controla a tensão manualmente | Baixo | Prototipagem, reparo |
| Semi{0}}automático | Carrega o núcleo, a máquina executa o enrolamento | Médio | Produção em pequenos-lotes |
| Totalmente automático | Carrega revista periodicamente; a máquina lida com enrolamento, terminação de fio, descarga | Alto | Produção em massa de transformadores, motores, indutores |
b. Por que a automação total é importante para escalar a produção
Uma bobinadeira totalmente automática elimina quase totalmente a variação dependente do operador, o que é fundamental quando os volumes de produção excedem o que as linhas semi{1}}automáticas podem sustentar sem desvios de qualidade. Combinada com CNC ou controle programável, a automação total é o que permite aos fabricantes cotar pedidos de alto-volume com confiança em prazos de entrega consistentes.
4. Qual máquina de enrolamento funciona melhor para fabricação de indutores e transformadores de corrente?
Indutores e transformadores de corrente (TCs) têm requisitos de enrolamento distintos que levam os compradores a configurações de máquina específicas, em vez de uma "melhor" máquina genérica.
um. Requisitos da máquina de enrolamento de indutor
Uma máquina de enrolamento de indutor normalmente precisa lidar com bitolas de fios finos, contagens de voltas apertadas e - para muitos formatos de indutor - núcleos toroidais ou de tambor. O controle preciso da tensão é mais importante do que a velocidade bruta aqui, uma vez que o valor da indutância é diretamente sensível à consistência do enrolamento.
b. Requisitos atuais de fabricação de transformadores
A fabricação de transformadores de corrente geralmente envolve núcleos toroidais com enrolamentos secundários que exigem uma distribuição de voltas muito uniforme em torno da circunferência do núcleo, uma vez que o enrolamento irregular distorce a precisão da relação e o ângulo de fase do TC. Este é um dos casos mais claros em que um CNC com capacidade toroidal-ou uma bobinadeira programável supera as bobinadeiras-de uso geral.
| Exigência | Enrolamento Indutor | Enrolamento do transformador de corrente |
|---|---|---|
| Tipo de núcleo | Toroidal, tambor, haste | Toroidal (quase{0}}universal) |
| Faixa de bitola de fio | Fino a médio | Fino a médio |
| Parâmetro crítico | Repetibilidade de indutância | Relação de giro e precisão de fase |
| Controle recomendado | Programável ou CNC | CNC preferido para CTs de alta{0}}precisão |
V. Por que os transformadores toroidais e as máquinas de enrolamento de motores são categorias diferentes?
Os compradores que pesquisam "máquinas de enrolamento" geralmente agrupam equipamentos de transformador toroidal e equipamentos de enrolamento de motor, mas resolvem diferentes problemas mecânicos.
um. Mecânica da máquina de enrolamento de transformador toroidal
Uma máquina de enrolamento de transformador toroidal passa o fio pelo centro de um núcleo-em forma de anel usando um mecanismo giratório ou deslizante, já que o núcleo não tem extremidade aberta para enrolar diretamente. Isso é mecanicamente diferente de qualquer processo de bobina-linear e requer cabeçotes de enrolamento toroidais dedicados.
b. Mecânica de máquinas de enrolamento de motores
Uma máquina de enrolamento de motor, por outro lado, enrola o fio em ranhuras abertas do estator ou da armadura, muitas vezes através de vários pólos em um único ciclo automatizado. Os equipamentos de enrolamento de motor priorizam a operação coordenada de vários-fusos e a colocação de fio baseada em agulha ou flyer-em vez da abordagem de roscamento-de vaivém usada no enrolamento toroidal.
Como os dois processos não estão mecanicamente relacionados, um fabricante que produz transformadores toroidais e componentes de motor normalmente precisa de duas plataformas de máquina separadas, em vez de uma máquina configurada para ambos.
VI. Como você calcula as voltas do enrolamento antes de escolher uma máquina?
Antes de especificar a velocidade do fuso, a faixa de tensão ou o deslocamento da{0}guia do fio de uma máquina, você precisa da contagem de voltas exigida pelo seu projeto. Para transformadores de potência e{2}}frequência de áudio, as voltas por enrolamento são derivadas da equação EMF padrão:
E=4.44 · f · N · Ac · B · 10⁻⁶
Reorganizado para resolver o número de voltas (N):
N=(E × 10⁶) / (4,44 · f · Ac · B)
Onde:
| Símbolo | Parâmetro | Unidade |
|---|---|---|
| E | Tensão de enrolamento | V |
| f | Frequência operacional | hertz |
| N | Número de voltas | voltas |
| Ac | Área de seção-transversal principal | mm² |
| B | Densidade de fluxo | T |
um. Exemplo trabalhado
Para um enrolamento de 220 V, 50 Hz em um núcleo com Ac=400 mm² e uma densidade de fluxo projetada de 1,2 T:
N=(220 × 10⁶) / (4,44 × 50 × 400 × 1,2) ≈ 2.064 voltas
Essa contagem de voltas, juntamente com a bitola do fio e a contagem de camadas, é o que determina se o seu perfil de enrolamento precisa do controle multi{0}}eixo mais preciso de uma bobinadeira CNC ou pode ser manipulado com eficiência em uma plataforma programável.
b. Por que isso é importante para a seleção de máquinas
Contagens de voltas mais altas em núcleos toroidais de pequeno{0}}diâmetro comprimem as tolerâncias de espaçamento dos fios, que é exatamente a condição em que a coordenação de eixos em nível-CNC ganha seu preço premium em relação ao controle programável padrão.
VII. Por que escolher um fornecedor de bobinadeiras na China ao procurar máquinas bobinadeiras para venda?
A demanda global por máquinas bobinadeiras para venda concentrou-se fortemente nos fabricantes de máquinas bobinadeiras da China na última década, impulsionada por profundas cadeias de fornecimento de servomotores, PLCs e componentes mecânicos de precisão.
um. Vantagens de terceirização
| Fator | Resultado típico |
|---|---|
| Profundidade da cadeia de fornecimento de componentes | Tempos de construção mais rápidos, preços competitivos em componentes servo/PLC |
| Clusters de manufatura (por exemplo, Tianjin, Guangdong) | Acesso a conhecimentos especializados em enrolamentos toroidais e CT |
| Experiência de exportação | Práticas Incoterms estabelecidas (FOB, DAP, DDP) para compradores internacionais |
| Capacidade de personalização | Disposição para adaptar ferramentas para tamanhos de núcleo não{0}}padrão |
b. O que verificar antes de fazer o pedido
Ao avaliar bobinadeiras para venda de qualquer fornecedor de equipamentos de bobinagem, confirme a capacidade real da fábrica (não apenas o status da empresa comercial), solicite uma prova de vídeo da máquina operando com a bitola do fio e o tamanho do núcleo e esclareça os-termos de suporte pós-venda - a disponibilidade de peças sobressalentes e o tempo de resposta do suporte técnico são mais importantes durante a vida útil do equipamento do que o preço de tabela.
VIII. Como você escolhe o equipamento certo para enrolamento de bobinas para sua linha de produção?
Reunindo as categorias acima, aqui está uma estrutura de decisão prática para a seleção de equipamentos de enrolamento de bobinas.
| Sua prioridade | Tipo de máquina recomendado |
|---|---|
| Bobinas complexas, multi{0}}camadas ou roscadas | Máquina de enrolamento de bobina CNC |
| Projetos de bobinas padronizadas e-de alto volume | Máquina de enrolamento de bobina programável |
| Minimizando o custo de mão de obra por unidade em escala | Máquina de enrolamento de bobina totalmente automática |
| Núcleos toroidais (transformadores, TCs, indutores) | Enrolador CNC ou toroidal programável-específico |
| Estatores/armaduras de motor | Máquina bobinadeira de motor-multifuso |
um. Combine a máquina com a bobina, e não o contrário
O erro de compra mais comum é selecionar o equipamento apenas com base na faixa de preço, em vez da geometria da bobina. Uma plataforma CNC dimensionada para enrolamento toroidal de transformador não lidará com eficiência com o enrolamento do estator do motor e vice-versa.
b. Planeje o mix de produtos futuro, não apenas os pedidos atuais
Como a mudança entre programas de bobinagem é rápida tanto em plataformas CNC quanto em plataformas programáveis, vale a pena especificar uma faixa de eixos ou capacidade de tensão um pouco mais ampla do que sua linha de produtos atual exige estritamente, para evitar uma segunda compra de capital quando seu mix de produtos se expandir.
IX. Recomendação Final
Para fabricantes que avaliam a precisão do CNC em relação à eficiência de custos da plataforma-programável,QUIÓXIAO Light Ring Equipment Group oferece ambos os caminhos em plataformas de enrolamento toroidais comprovadas.

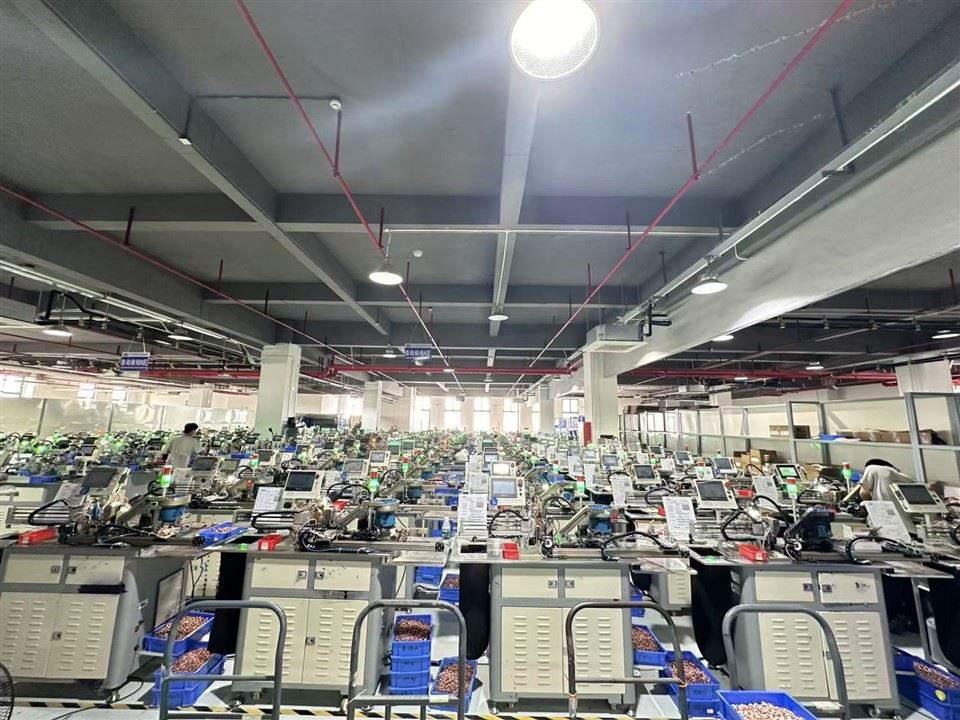

OMáquina de enrolamento toroidal tipo controle deslizante totalmente automático KX-7005foi desenvolvido para produção de indutores e transformadores toroidais-de alto volume que exigem operação totalmente automática com precisão de giro em nível-CNC, enquanto os modelos noSérie KX-9800adequam-se a execuções de produção programáveis-orientadas por receita, onde projetos de bobinas padronizadas dominam a carteira de pedidos.
Ambas as plataformas são projetadas e fabricadas-internamente em Tianjin, China, proporcionando aos compradores acesso direto à fábrica, em vez de intermediação-comercial da empresa.
Para obter uma correspondência de especificações com a bitola exata do fio, dimensões do núcleo e contagem de voltas desejadas, veja a linha completa de produtos em transformercoilwindingmachine.com.
